受託試験サービス
試験する試料をお預かりし、
試験の実施と報告書の作成を行います。 -
装置貸出サービス
お客さまご自身で
試験装置を使用していただけます。
試験装置の紹介 Introduction of test equipment
保有する試験装置の一部を紹介します。
電気性能試験
フリックしてご覧ください。
| 試験装置名 | 性能 | 対応規格例 | |
|---|---|---|---|

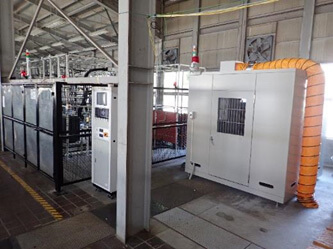

低圧短絡試験装置
|
試験電圧：単相110V/220V
短絡電流：最大12kA
三相63.5V/110V/127V/190V/220V/380V
印加時間：0.1～連続（0.1s刻み）
※最大12kAでは1.0s以内
防爆室：W2200mm×D2400mm×H2100mm 入口サイズ W900mm×H1780mm ※中央照明部はH1820mm |
JEM 1460 |  |

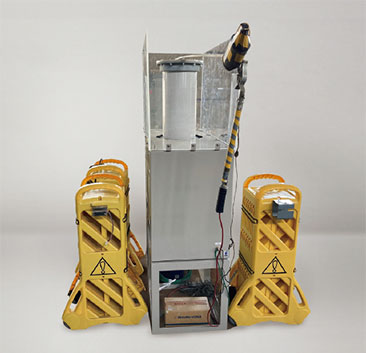

碍子用高周波発生装置
|
所要電源容量：約2kVA 出力電圧：最大200kV 出力周波数：150〜200kHz |
JIS C 3801-1 |  |

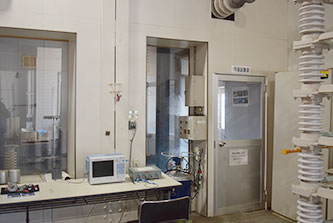

コロナ試験装置
|
最高発生電圧：50kV 最小検出放電電荷：1000pF供試体で約1pC |
JEC 0401 JEC 0201 |
 |

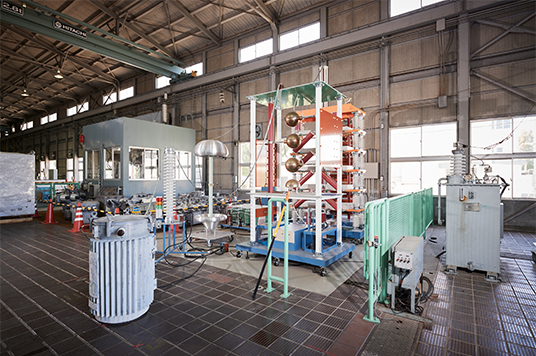

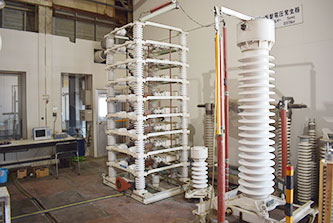

衝撃電圧発生装置1
|
発生電圧：80kV～400kV 試験波形：直流（パルス） 最大エネルギー：12.5kWs 極性：正極性または負極性 試料：最大負荷静電容量5nF以下 |
JIS C 2110-3 |  |

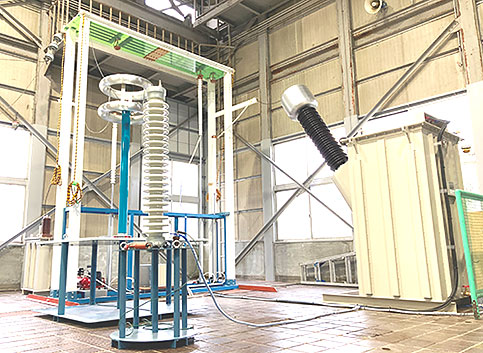

衝撃電圧発生装置2
|
発生電圧：160～700kV 試験波形：直流（パルス） 最大エネルギー：5kWs 極性：正極性または負極性 試料：最大負荷静電容量5.3nF以下 |
JIS C 2110-3 JIS C 3801-1 |
 |

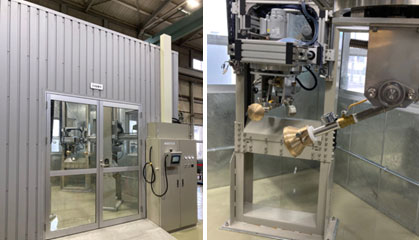

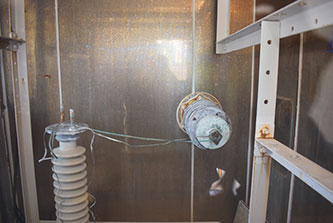

トラッキングエロージョン試験装置
|
最大発生電圧：18kV 霧室容量：10m3以下 試料配置：水平・垂直配置各１本 印加電圧：14kV～23kV 霧室容量：15m3以下 霧吐出量：1.5ml/ｈ～2.0ml/ｈ |
IEC 61109 IEC 62217 |
 |
汚損試験装置
|
最大発生電圧： 22kV（最大発生電圧：18kV） 77kV（最大発生電圧：65kV）
噴霧量：1.0mm/min～3.0mm/min （間欠噴霧可能） |
JEC 0201 |  |
絶縁耐力試験装置
|
|
JEC-0102 |  |

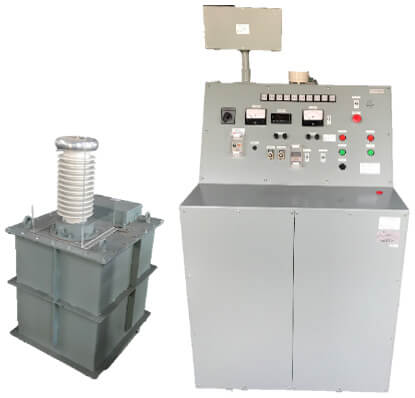

| 商用周波耐電圧 試験装置
|
定格電圧：0～50kV 定格容量：10kVA 定格電流：0.2A 試験時間：1～15分間 昇圧スピード：0.5kV/s～2kV/s |
JIS T 8010 |  |
| ヒートサイクル 試験装置
|
電源：AC100V/200V 60Hz 電流出力範囲：AC1.0A～1600A 60Hz 単相 最大電圧出力：AC7V 最小出力パルス幅：0.1s 1600A |
JIS C 5402-5-1 |  |
注水耐圧試験装置
|
|
IPX3試験相当 |  |

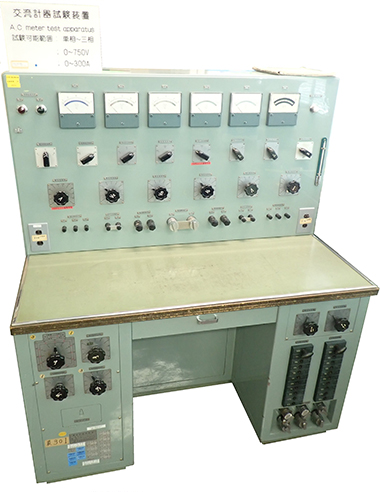

交流計器試験装置
|
出力：交流電圧3V～750V
試験範囲：単相および三相交流電流0.1A～300A |
− |  |

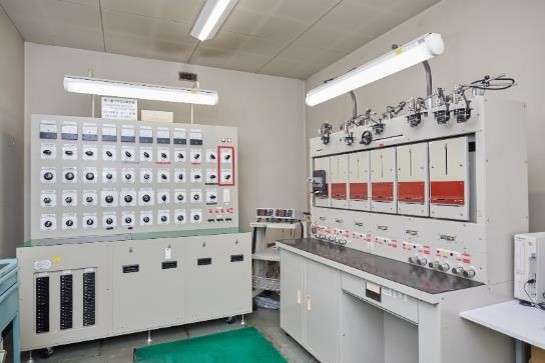

三相電力量計試験装置
|
Ⅰタイプ（三相電力量計試験台） 相線式：単相2線式/単相3線式/三相3線式 電圧相順：正相/逆相 定格電圧：100V/110V/200V
電流相順：順方向正相/順方向逆相/逆方向正相/逆方向逆相
定格電流：5A/30A/60A/120A |
JIS C 1271-1（一部） |  |

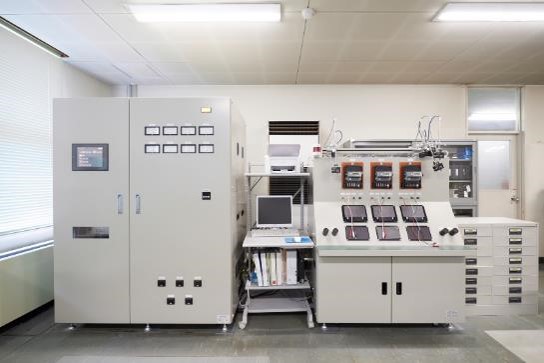

電力量計精密試験装置
|
Ⅱタイプ（精密電力量計試験台） 相線式：単相3線式/三相3線式/三相4線式 定格電圧：100V/110V/200V/254V
定格電流：0.125A/0.25A/0.5A/1A/1.25A /1.75A/2.5A/4A/5A/10A/15A /20A/30A/50A/60A/120A |
− |  |

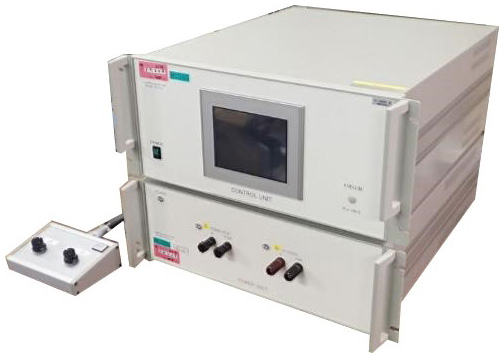

| 交流標準 電圧電流発生装置
|
出力：交流電圧100mV～1000V
総合精度：±0.1%（50Hz/60Hz）交流電流100mA～30A 周波数50.0Hz/60.0Hz |
− |  |

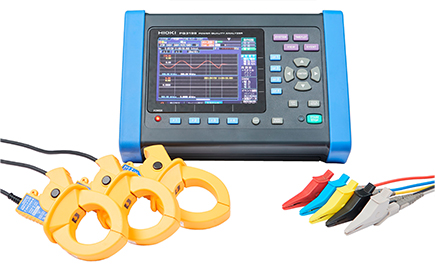

電源品質アナライザ
|
測定ライン：単相2線式/単相3線式/三相3線式/三相4線式
電圧レンジ：ch1～3：600Vrms電流レンジ：AC500mA～6000A 以下は、測定精度 電圧：公称電圧の±0.1%
電流：±0.1%rdg. ±0.1%f.s+電流センサ確度
基本測定確度（50Hz/60Hz）
|
− |  |
環境試験
フリックしてご覧ください。
| 試験装置名 | 性能 | 対応規格例 | |
|---|---|---|---|

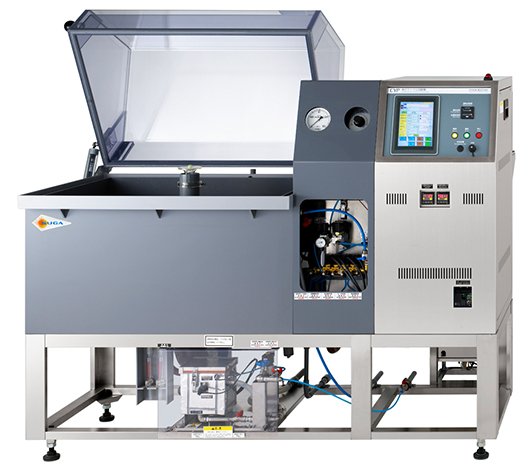

複合サイクル試験装置
|
塩水噴霧：35℃/50℃±１℃、
噴霧量1.5±0.5ml/h/80cm2
乾燥：温度0～70℃±1℃
湿度25%rh±5%rh
湿潤：温度0～50℃±1℃
湿度60%rh～95%rh±5%rh
試験槽寸法：W900mm×D600mm
試験枠耐荷重：6kgf×H500mm |
JIS Z 2371 JIS H 8502 |
 |

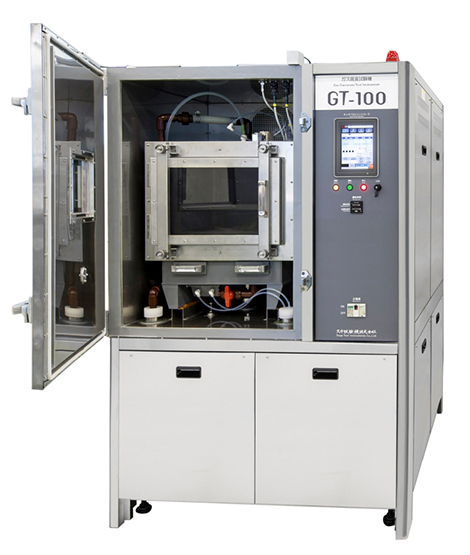

ガス腐食試験装置
|
ガスの種類：亜硫酸ガス（SO2）のみ
温度条件 ：20℃～65℃濃度：0.1ppm～200ppm 湿度条件 ：30%rh～95%rh
試験槽寸法：W500mm×D400mm ×H500mm |
JIS H 8502 |  |

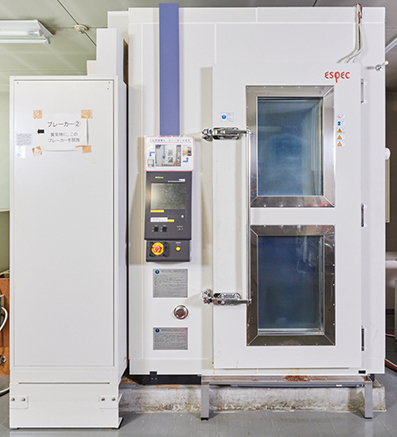

恒温恒湿槽
|
温度範囲：-40℃～120℃（±5℃） 湿度範囲：10%～95%（±5%）
内部寸法：W1400mm×D1400mm
耐荷重：600kgf/m2
×H1900mm
※温度・湿度の同時管理は温度10℃～90℃の範囲内に限ります。
|
JIS C 60068-2-14 JIS C 60068-2-30 JIS C 60068-2-38 JIS E 4034 |
 |

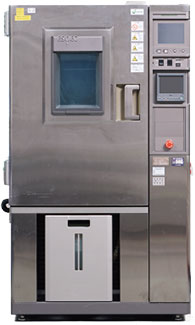

恒温恒湿槽（小）
|
温度幅：-40～+100℃ 湿度幅：20～98% 槽内大きさ：W500×H750×D600mm |
− |  |
| スーパーキセノン ウェザーメーター
|
|
|
 |

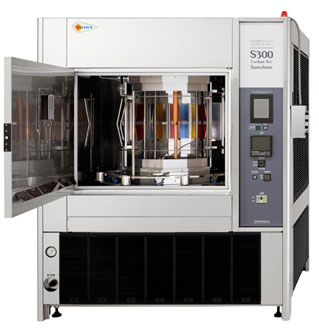

| サンシャイン ウェザーメーター
|
|
JIS B 7753 サンシャインカーボンアーク灯式の耐光性試験機及び耐候性試験機 JIS D 0205 自動車部品の耐候性試験方法 JIS E 4037 鉄道車両-構成部品-耐候性試験方法 JIS K 7350-4 実験室光源による暴露試験方法 |
 |
| メタリング ウェザーメーター
|
照度：650W/m2～2000W/m2
温度：30℃～85℃（照射）
5℃～100℃（暗黒）
湿度：30％～70％（照射）
50％～95％（暗黒）
有効照射面：W440mm×D180mm
試料の最大許容寸法：W600mm×D200mm
※中央受光器部W50mm×D100mmを除く
屋外暴露10年相当所用試験時間 : 200時間（9日）
|
− |  |

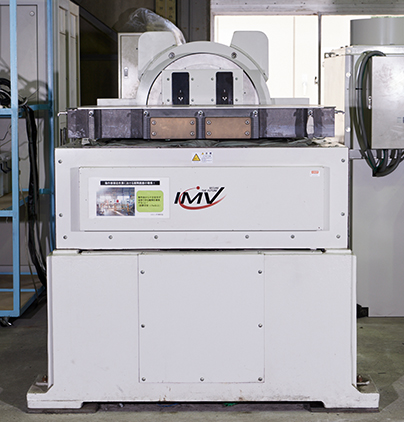

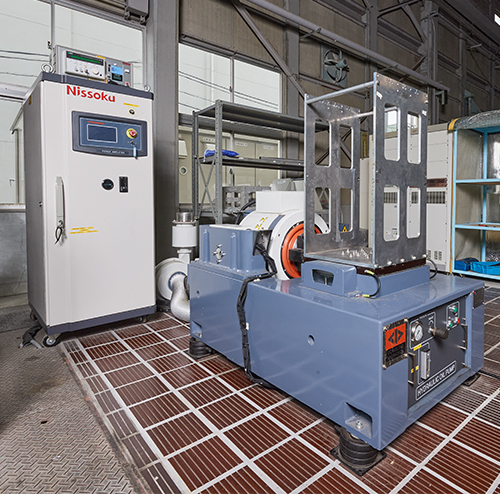

振動試験装置 1
|
加振力：2kN 最大加速度※：250m/s2 最大変位量※：40mmp-p 振動数範囲※：3Hz～2500Hz 最大搭載重量：140kg（固定治具を含む） 振動台寸法：W400mm×D400mm
※搭載する試料の重量により、制限があります。
|
JIS C 60068-2-6 |  |
振動試験装置 2
|
加振力：19.6kN 最大加速度※：70m/s2 最大変位量※：51mmp-p 振動数範囲※：5Hz～100Hz 最大搭載重量：500kg（固定治具を含む） 振動台寸法：W1000mm×D1000mm
※搭載する試料の重量により、制限があります。
|
JIS C 60068-2-6 |  |

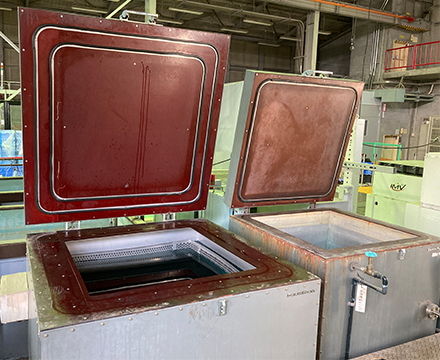

冷熱試験装置
|
使用温度範囲：低温槽 －20℃～常温
高温槽 常温～100℃
方式：低温槽 単段圧縮冷凍方式
高温槽 電気ヒーター加熱方式
槽内有効寸法：低温槽・高温槽W800mm×D800mm ×H700mm |
JIS C 3801-3 |  |

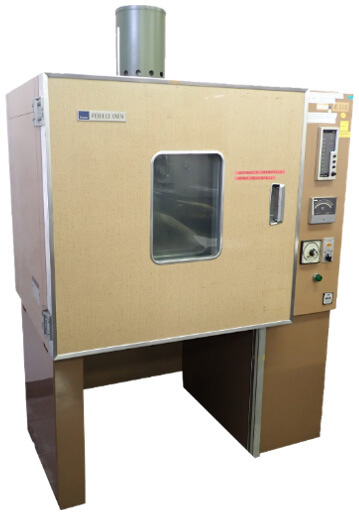

ギヤー式老化試験装置
|
温度範囲：40℃～200℃ 温度調整幅：全温度領域±0.75℃ 温度上昇時間：室温から200℃まで約50分
外部寸法：W1190mm×D790mm
×H1520mm
内容積：216L W600mm×D600mm ×H600mm |
JIS K 6257 |  |
材質･分析試験
フリックしてご覧ください。
| 試験装置名 | 性能 | 対応規格例 | |
|---|---|---|---|

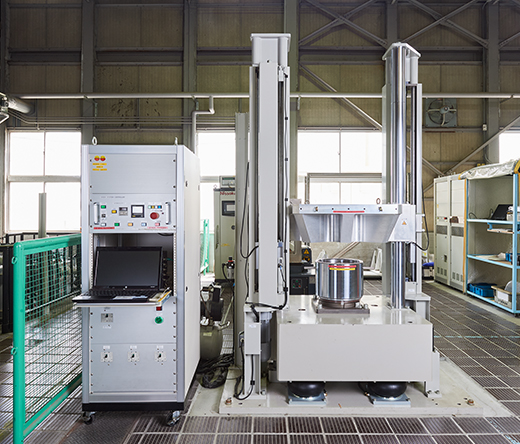

衝撃試験装置
|
衝撃台サイズ：700mm×700mm 試料最大質量：150kg 衝撃波形：正弦半波 衝撃加速度範囲：196m/s2～2940m/s2 衝撃作用時間範囲：6ms～16ms |
JIS Z 0202 JIS E 3015 JIS C 60068-2-27 |
 |

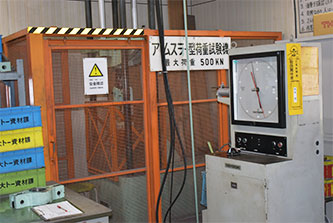

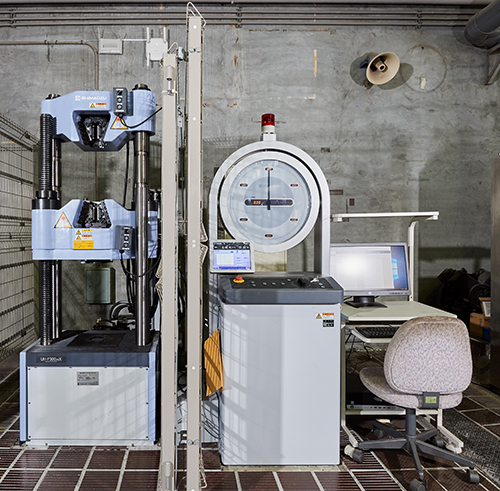

万能材料試験装置1
|
負荷方式：たて形 油圧負荷式 最大負荷能力：300kN
有効試験空間：引張 最大800mm、
負荷速度：最大100mm/min圧縮 最大720mm |
金属引張試験規格： ISO 6892-2009, JIS Z 2241 |
 |
万能材料試験装置2
|
負荷方式：たて形 油圧負荷式 最大負荷能力：500kN 有効試験空間：引張 最大800mm 負荷速度：最大50mm/min |
JIS C 3801-1 |  |

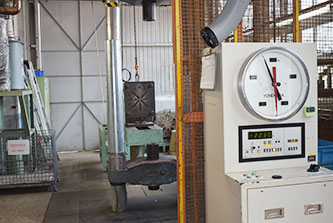

万能材料試験装置3
|
負荷方式：たて形 油圧負荷式 最大負荷能力：1000kN
有効試験空間：引張 最大1800mm
負荷速度：最大80mm/min圧縮 最大1000mm 曲げ スパン100～800mm |
JIS C 3801-1 |  |

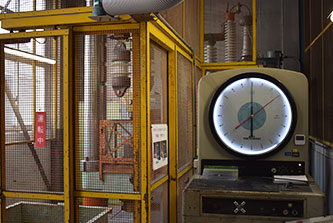

万能材料試験装置4
|
負荷方式：たて形 油圧負荷式 最大負荷能力：2000kN
有効試験空間：引張 最大1100mm
負荷速度：最大50mm/min圧縮 最大1000mm 課電荷重試験：100kV |
JIS C 3801-1 |  |

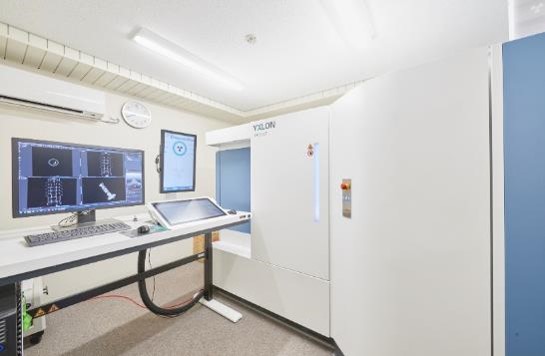

| X線CT 検査装置
|
試料サイズ：φ300×H500mm 重さ30kg
X線管：ナノフォーカストランスミッションX線管（190kV80W）
検出器：16bitフラットパネル
高出力マイクロフォーカスX線管（225kV320W）
CTモード：QuickScan、コーンビームCT、ヘリカルCT、仮想回転軸
|
− |  |

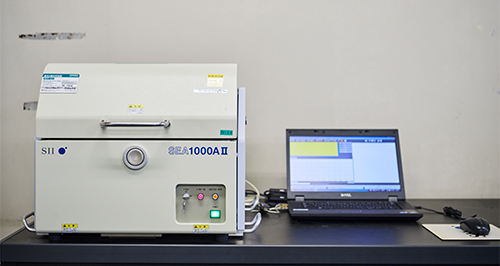

| 卓上型 蛍光X線分析計
|
試料サイズ：最大W370mm×D320mm
試料形態：固体・粉末・液体
×H155mm
|
− |  |

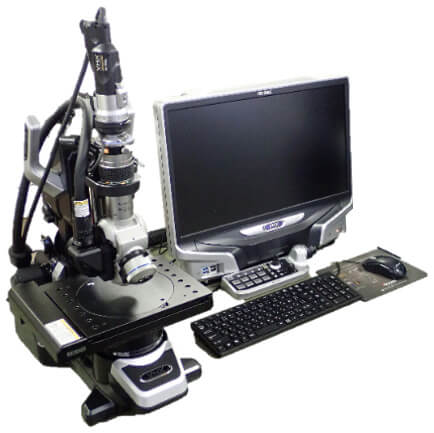

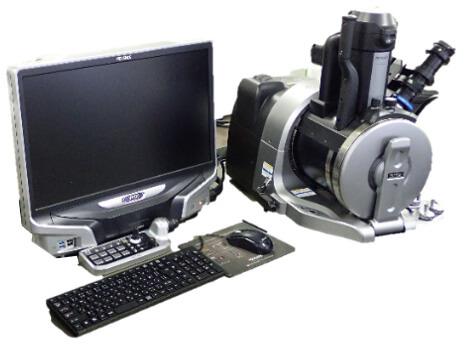

| デジタル マイクロスコープ
|
倍率：20〜2,000倍 | − |  |
| 超深度マルチ アングルレンズ
|
倍率：30〜5,000倍 | − |  |

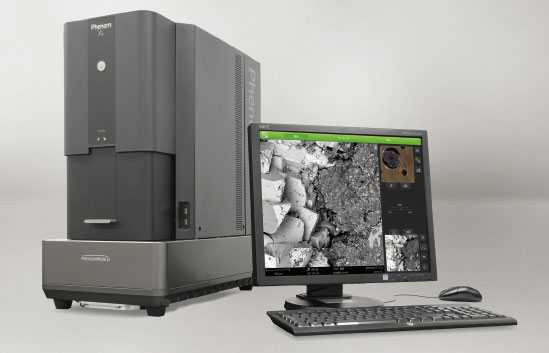

| 卓上走査型 電子顕微鏡（SEM）
|
光学カメラ拡大倍率：3倍～16倍 電子顕微鏡拡大倍率：80倍～100000倍 デジタルズーム：12倍 元素分析可能範囲：原子番号5～95 電子銃：CeB6
最大試料サイズ：W100mm×D100mm ×H40mm |
− |  |

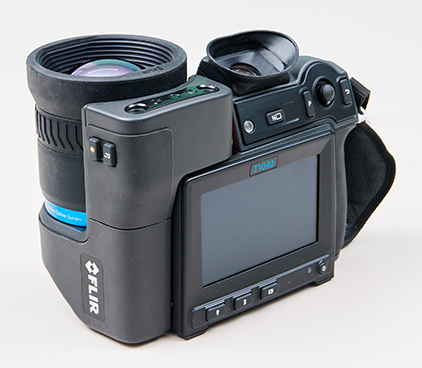

サーモグラフィーカメラ
|
|
− |  |

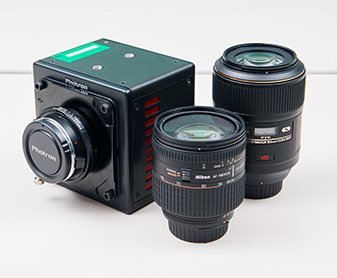

ハイスピードカメラ
|
画素数：1024×1024 最高撮影速度：2,000fps(フルフレーム) ：170,000fps(分割フレーム) |
− |  |
- ※X線CT検査装置の操作者には、電離放射線障害防止規則の第52条の五に規定する特別教育の受講、またはX線作業主任者免許資格が必要です。
