安定供給を支える設備

電気の流れ

発電所でつくられた電気は、送電線、変電所、配電線などの電力設備を経て、お客さまに届けられています。

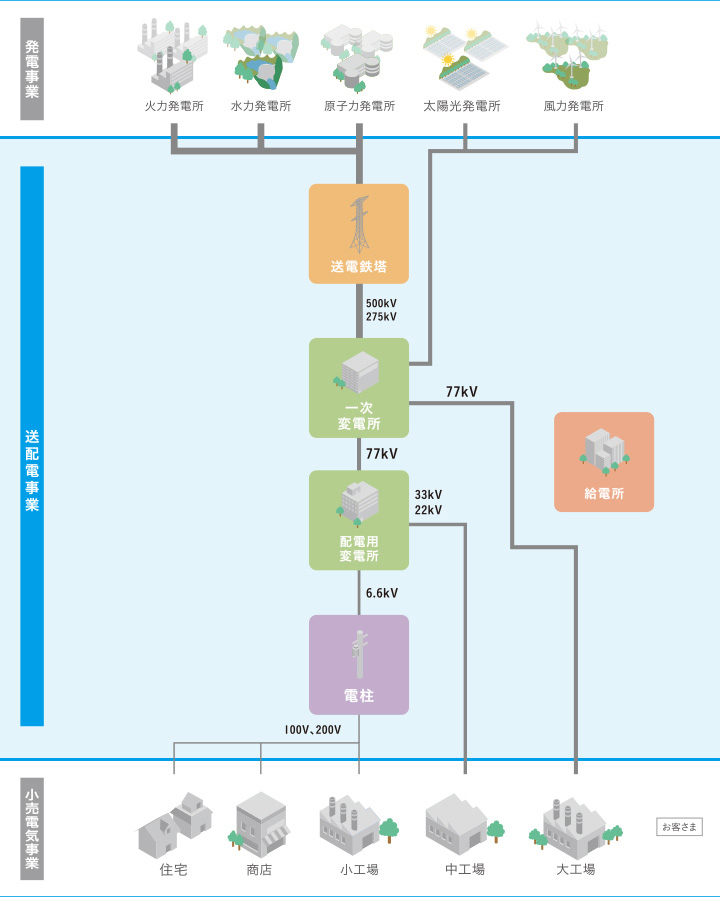

電気の流れ図

送電設備

発電所と変電所、変電所と変電所を結び、大量の電気を高い電圧で効率よく送る役割を担っています。送電線には鉄塔間に張られる架空送電線や地下を通る地中送電線があります。

送電設備

変電設備

発電所でつくられた電気は、電力ロスを抑えるため非常に高い電圧で消費地の近くまで送られ、使いやすい電圧に下げてからご家庭や工場などに届けられます。このような電圧変換を担うのが変電設備です。

変電設備

配電設備

発電所から送電線、変電所を経てきた電気をお届けする役割を担っています。一般のご家庭には低圧にして届け、工場・ビルなどは規模により特別高圧または高圧などで供給します。

配電設備

給電設備

電力系統のさまざまな設備を24時間365日、総合的にコントロールすることで、ご家庭や工場などに安定的に電気を供給する役割を担っています。

給電設備
